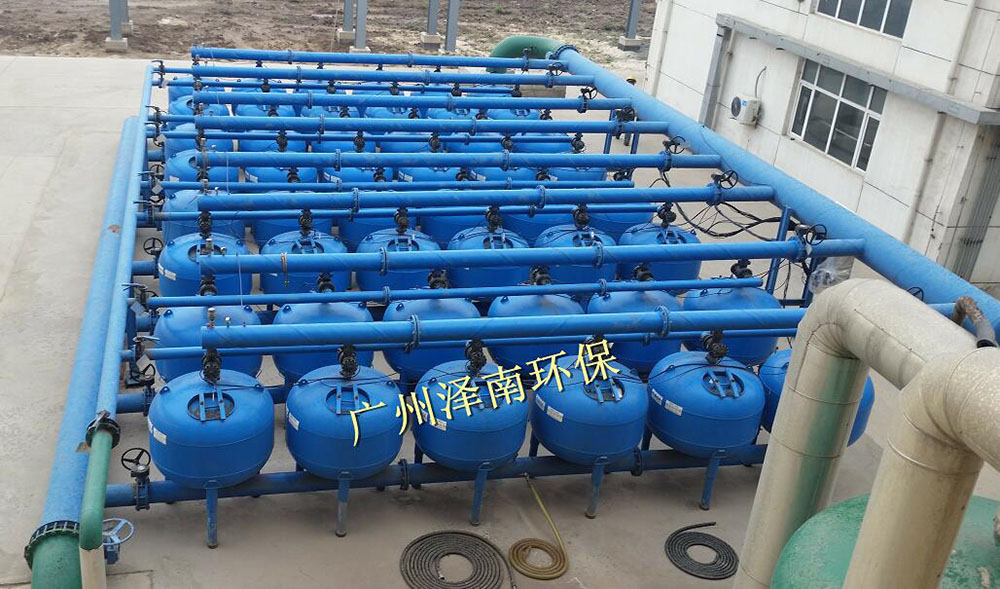

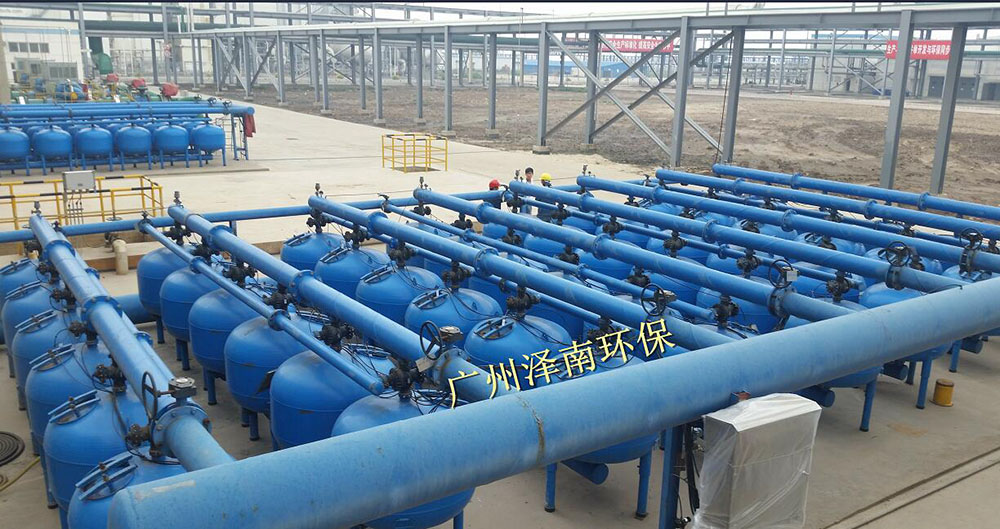

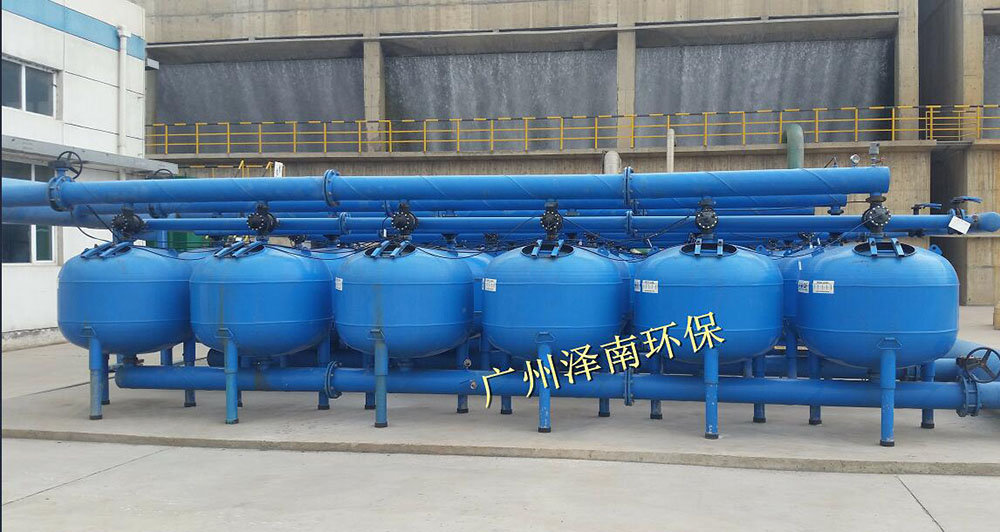

某化工廠冷卻循環水旁濾裝置-AGF球形淺層砂濾器通過濁度測試驗收

作者：超級管理員發布時間：2023-10-11 10:21:04點擊：

該化工企業現場冷卻循環水使用技術要求:

1.1采用以色列自清洗過濾器先進技術，過濾器進水濁度≤20NTU時，出水濁度:≤3NTU。

1.2乙方使用的材料應全部是新的，過濾設備配用的附件或附屬設備若為外購件，乙方對原材料、外購件的質量全面負責。

1.3每套全自動反沖洗過濾器裝置的進、出水總管均應設置有取樣口，便于過濾器進、出口水質的取樣檢測。

1.4各臺過濾器應設置濾料層合適的反沖洗膨脹高度，防止過濾器在反沖洗時發生流失濾料現象。

1.5每套全自動反沖洗過濾器裝置的進出水總管最高點應設置自動排氣閥，出水總管的最低點應設置排空閥，以方便檢修使用。

1.6過濾設備能根據水壓差自動進行反沖洗或定時自動進行反沖洗。

1.7設備進出口法蘭按HG20595-2009標準執行。

1.8過濾設備的設計要合理按照以色列自清洗過濾器技術、安裝檢修方便、更換濾料方便，壽命長、效率高、結構合理、運行成本低、結構緊湊，外型美觀。

1.9所有過濾器銘牌采用不銹鋼材質。

2.10過濾設備罐體采用Q235-B碳鋼制造，壁厚保證≥6mm，罐體所有焊接處均采用內外雙面焊接，要求具有較高的壓重比和耐腐蝕。罐體外表采用天藍色，罐缸體內外噴塑防腐;外層噴塑烘烤后采用環氧富鋅(2

層)+環氧云鐵(1層)+面漆(2層)+亮漆(1層)，厚度220-250μm。氣動閥密封等級6級。

2.11管道材質采用Q235-B碳鋼，管道外作噴涂防腐處理，采用綠色或深藍色。

2.12過濾設備反洗要求:

(1)反洗控制要求

要求同時具有單獨按差壓控制自動反洗、單獨按時間控制自動反洗(或上述兩種按程序同時進行控制)和單獨人工控制手動反洗三種功能。過濾設備裝有壓差開關，在壓差達到設定值時，便傳遞信號。信號啟動反洗閥，并開始做循環清洗。在面板上設置按鈕功能達到:二種自動反洗功能要求既可按照預先設定進行順序操作，又可停止其中的一種自動功能(停止壓差或停止時間)，僅選擇其中的一種自動功能進行自動反洗。

(2)過濾設備的反洗由進出水壓差或過濾周期實現控制，利用過濾設備本身水壓進行反洗。

(3)反洗時，過濾設備依次逐臺進行反沖洗，當其中一臺進行反沖洗時，其他仍處于正常過濾狀態。過濾設備的反洗過程與正常過濾之間的切換由總控制箱控制?？刂破鲬哂锌刂茀?shù)就地顯示功能?？刂乒駪?/p>

求具有手動調節反洗時間和壓差的功能?？刂破髅姘迳显O多種旋鈕及指示燈，可隨時觀察和控制各過濾設備的運行狀態。

2.13自控要求:

(1)就地控制柜的防護等級不低于IP55;接線箱(柜)選用雙層密封門結構:

(2)乙方供貨的儀表、安裝材料(如電纜、穿線管、導壓管、接頭等)及其安裝附件由乙方提供?？刂崎y氣動管路及安裝附件隨控制閥成套。

(3)PLC選用西門子產品(西門子PLC-S7-200)，PLC配完全授權最新正版編程軟件。

(4)對于現場的控制由安裝在控制柜上的液晶屏完成各種操作，能實現就地控制。

(5)儀控系統內設備采用國內外知名大企業產品。

2.14 甲方提供:(基礎、水、電、氣)

(1)安裝地面要求為水泥地面，無埋件，平整不小于1cm/m2，承重為3t/m2。

(2)每個工段的供水必須滿足過濾器流量，最低進水壓力不得低于0.25MPa。

(3)所需電源:AC220V±10%/50Hz/1P/500W，主要是用于PLC控制箱，需用戶將電纜線引入控制箱內。

(4)系統反沖洗時需0.4-0.7Mpa儀表用氣氣源，用氣量100L/min，8mm接口，用戶負責將氣管引入PLC控制柜內。氣源作用是控制氣動閥及三通閥芯動作，實現過濾和反洗。

(5)設備就位后，由甲方負責系統管道對接，系統進出水及排污管接口留有配對法蘭，需業主方自行焊接在管道上。排污管出口處需要開挖地溝或外接管道排空。

3.供貨范圍及內容

3.1、設備為完整的全自動壓力式砂濾器，設備自帶PLC控制系統。并包括罐體、布水器、集水器濾帽、濾料、進出水控制閥、控制箱到過濾器之間的電纜及信號連線，供貨范圍內所有貨物安裝、運行所需的全部附件及緊固件，包括螺栓，螺母，墊片，過濾器本體管口的配對法蘭等等，均應包括在本次供貨范圍之內。專用工具及兩年備品，備件。

3.2、設備供貨的完整程度:設備安裝后，接通電源和水源，氣源，即可投入運行。當供貨清單中的數量與實際安裝時所需要的數量出現不符時，缺少部分仍應由乙,方提供，且不增加費用，

3.3、設備為全自動運行，正常情況不需要人工操作。自動控制閥、儀表及控制柜，均采用國內知名品牌產品。

3.4、過濾器為成套供貨，全自動運行，連續出水，反洗根據壓差或過濾周期(時間差)自動進行，反洗過程輪流交替運行，工作和反洗狀態之間自動切換，可連續出水。

3.5、乙方提供的設備為成套設備，供貨分界線:總進、出水管以成套設備邊界向外500mm處為界，電氣以控制柜接線為界。

3.6、甲方負責設備間的總體規劃及室內照明、采暖、通風、土建等設計、施工和成套裝置的設備就位及外圍安裝工作!
